0907 811 577
Nhựa composite lỏng là vật liệu được sử dụng phổ biến trong nhiều ứng dụng nhờ khả năng tạo hình linh hoạt và độ bền cao sau khi đóng rắn. Tuy nhiên, để đạt được chất lượng sản phẩm tốt, việc hiểu rõ tỷ lệ pha trộn giữa nhựa và chất đóng rắn cũng như quy trình thi công là yếu tố rất quan trọng. Trong bài viết này, hãy cùng Tân Trường Thịnh tìm hiểu chi tiết cách pha nhựa composite lỏng và các bước thực hiện đúng kỹ thuật nhé!
Cần chuẩn bị gì khi pha chế composite lỏng và chế tạo composite sợi thuỷ tinh
Trước khi thi công, cần chuẩn bị đầy đủ nguyên liệu và dụng cụ cần thiết. Điều này giúp quá trình thực hiện diễn ra thuận lợi, hạn chế sai sót và đảm bảo chất lượng sản phẩm.

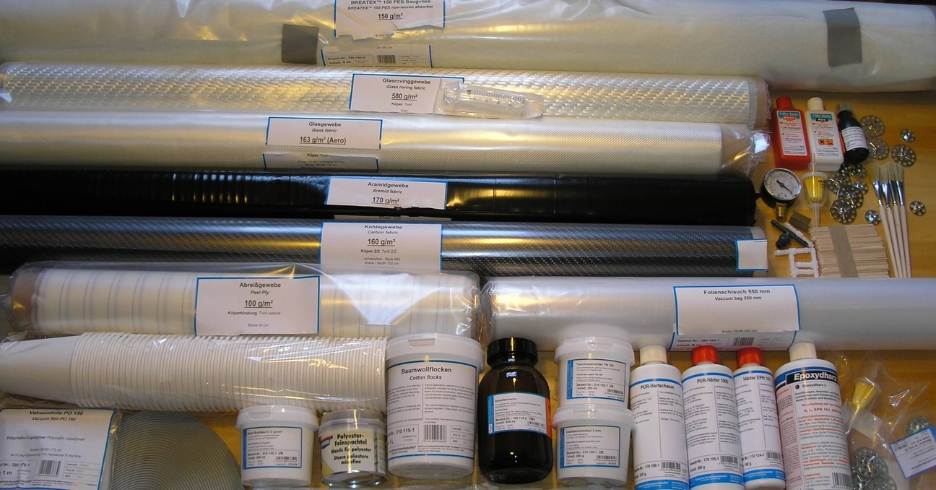

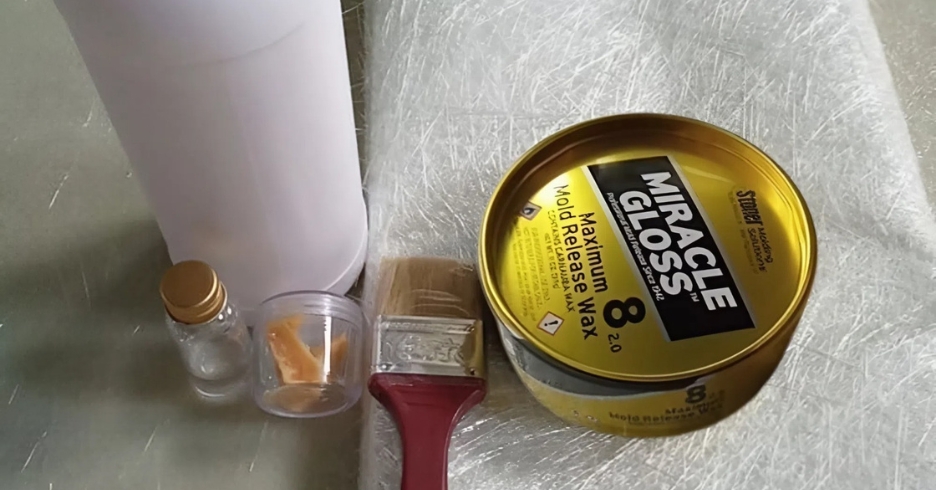

Nguyên liệu chính
Các thành phần cơ bản cần có gồm:
- Nhựa nền: Sử dụng polyester không no, epoxy hoặc vinyl ester tùy theo yêu cầu kỹ thuật và chi phí.
- Sợi gia cường: Sợi thủy tinh dạng mat hoặc dạng vải, giúp tăng độ cứng và khả năng chịu lực cho sản phẩm.
- Chất xúc tác: Thường dùng MEKP để kích hoạt phản ứng đóng rắn của nhựa.
- Chất xúc tiến: Kết hợp với xúc tác (ví dụ Cobalt Naphthanat) để kiểm soát tốc độ phản ứng.
- Gelcoat: Lớp phủ bề mặt giúp tăng độ bóng, chống tia UV và cải thiện khả năng chống ăn mòn.
- Chất tách khuôn: Wax hoặc PVA giúp sản phẩm không bị dính khuôn khi tháo ra.
Dụng cụ hỗ trợ
Cần chuẩn bị các thiết bị sau:
- Khuôn tạo hình: Có thể làm từ gỗ, foam hoặc vật liệu khác, dùng để định hình sản phẩm ngay từ đầu.
- Dụng cụ thi công: Chổi quét, con lăn hoặc bình phun giúp phân bố nhựa đều trên bề mặt sợi.
- Thiết bị đo lường: Cân điện tử, cốc đong giúp kiểm soát chính xác tỷ lệ pha trộn.
- Dụng cụ khuấy trộn: Que khuấy hoặc máy khuấy chuyên dụng để đảm bảo hỗn hợp đồng nhất.
- Vật chứa: Xô hoặc thùng trộn chịu được hóa chất trong quá trình pha nhựa.
- Trang bị bảo hộ: Găng tay, kính và khẩu trang giúp hạn chế tiếp xúc với hóa chất và sợi thủy tinh.

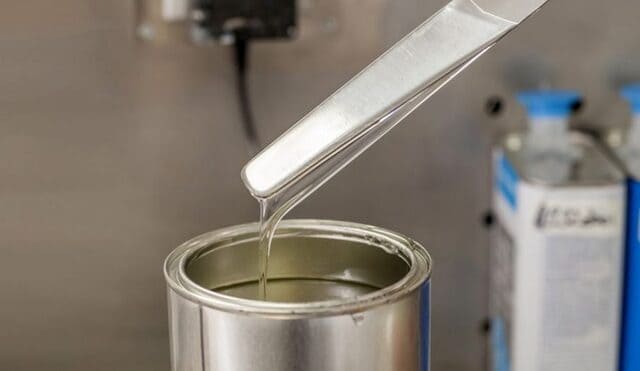

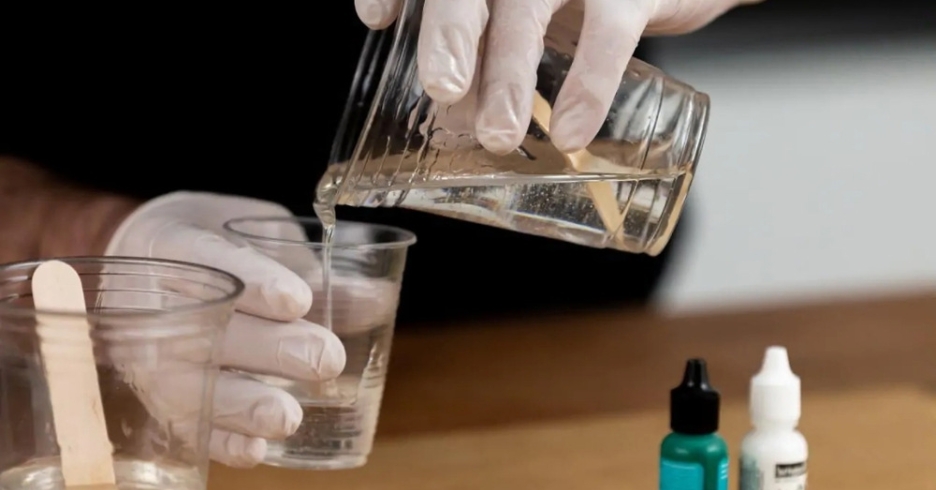

Cách pha chế nhựa composite dạng lỏng đúng tỷ lệ
Pha nhựa composite đúng tỷ lệ là bước quan trọng, ảnh hưởng trực tiếp đến độ bền và thời gian đóng rắn của vật liệu. Nếu thực hiện sai, hỗn hợp có thể không đông hoặc đông quá nhanh, gây khó thi công.

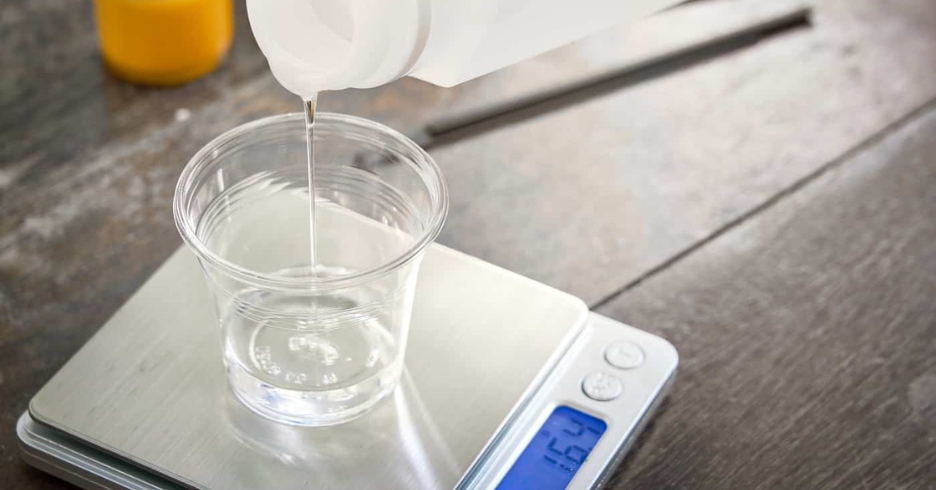

Bước 1: Đo lượng chất cần dùng
Trước tiên, cần xác định lượng nhựa nền sử dụng theo khối lượng cụ thể. Từ đó tính toán lượng chất xúc tác tương ứng, thường nằm trong khoảng 1 – 2% khối lượng nhựa. Tỷ lệ này có thể điều chỉnh tùy theo nhiệt độ môi trường và thời gian thi công mong muốn.
Tuy nhiên, cần lưu ý, nếu tỷ lệ quá thấp, phản ứng đóng rắn có thể không diễn ra hoặc diễn ra rất chậm. Ngược lại, nếu vượt quá mức khuyến nghị, hỗn hợp dễ sinh nhiệt mạnh và đông cứng nhanh, gây khó kiểm soát trong quá trình gia công. Vì vậy, nên sử dụng cân điện tử hoặc dụng cụ đo chuyên dụng để đảm bảo độ chính xác khi định lượng.

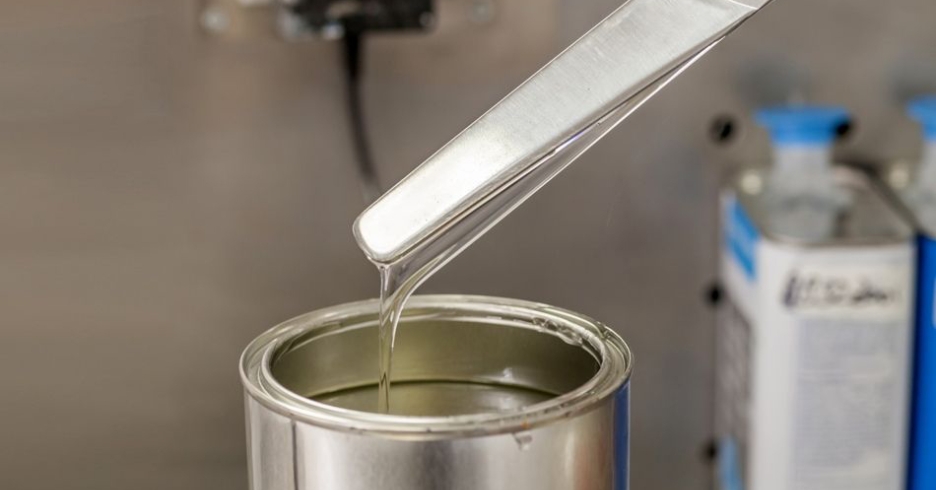

Bước 2: Trộn theo tỷ lệ pha nhựa composite
Sau khi định lượng, tiến hành trộn nhựa và xúc tác trong thùng sạch. Khuấy đều tay theo một chiều, đồng thời đảo kỹ phần đáy và thành để hỗn hợp hòa trộn hoàn toàn, tránh tình trạng chỗ đông, chỗ không.
Thời gian khuấy thường từ 2 – 3 phút với mẻ nhỏ. Nếu trộn khối lượng lớn, có thể dùng máy khuấy tốc độ chậm để tiết kiệm thời gian và giảm tạo bọt khí. Không nên khuấy quá nhanh vì dễ cuốn không khí vào hỗn hợp, gây rỗ bề mặt sau khi đóng rắn.
Lưu ý: Trong quá trình pha chế, cần hạn chế tối đa việc tiếp xúc trực tiếp với nhựa và hơi dung môi. Nhựa polyester có thể bay hơi hoặc thẩm thấu qua da, gây kích ứng nếu tiếp xúc lâu. Vì vậy, nên làm việc trong môi trường thông thoáng, đồng thời chú ý thao tác gọn gàng và vệ sinh sạch sẽ sau khi hoàn thành để đảm bảo an toàn.

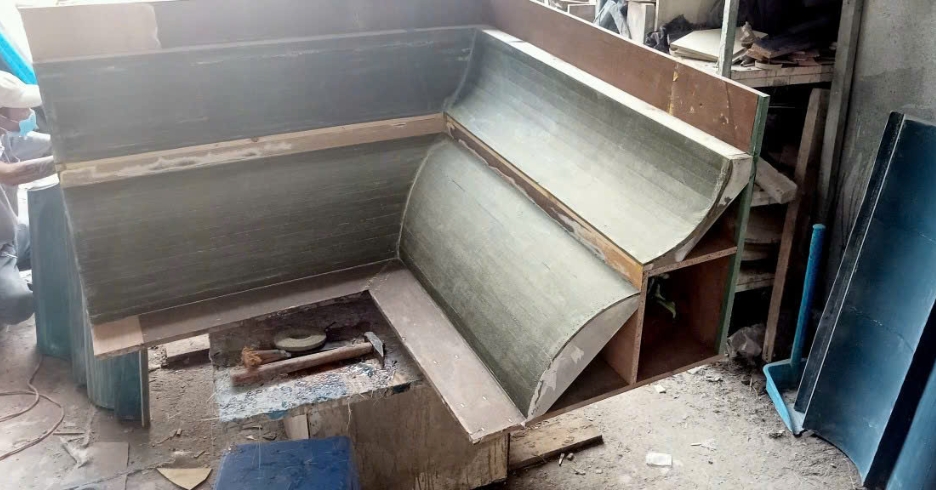

Cách tạo khuôn composite sợi thuỷ tinh từ sản phẩm mẫu
Quy trình tạo khuôn từ sản phẩm mẫu giúp sao chép chính xác hình dạng và chi tiết bề mặt của sản phẩm gốc. Các bước cần được thực hiện tuần tự để đảm bảo khuôn đạt độ sắc nét và dễ tháo.
Bước 1: Làm sạch và đánh bóng mẫu gốc
Trước khi tạo khuôn, bề mặt sản phẩm mẫu cần được vệ sinh kỹ để loại bỏ bụi bẩn, dầu mỡ hoặc tạp chất bám trên bề mặt. Sau khi làm sạch, tiến hành đánh bóng bề mặt để tăng độ trơn. Bề mặt càng nhẵn thì khả năng tách khuôn càng thuận lợi, đồng thời giúp hạn chế tình trạng khuôn bị dính hoặc bị kéo theo khi tháo ra.
Bước 2: Phủ chất tách khuôn
Sau khi xử lý bề mặt, tiến hành phủ lớp chất tách khuôn lên toàn bộ mẫu gốc. Có thể sử dụng wax (hoặc PVA) và cần phủ đều cả bề mặt lẫn các vị trí góc cạnh.
Lớp chống dính này đóng vai trò ngăn cách giữa mẫu và lớp composite, giúp khuôn không bị bám chặt vào sản phẩm mẫu. Việc phủ không kỹ hoặc bỏ sót có thể khiến quá trình tháo khuôn gặp khó khăn hoặc làm hỏng bề mặt khuôn.

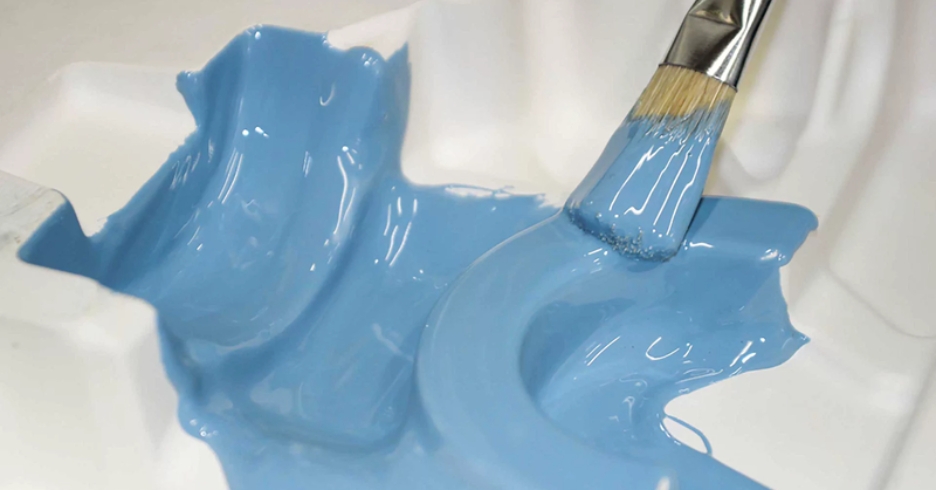

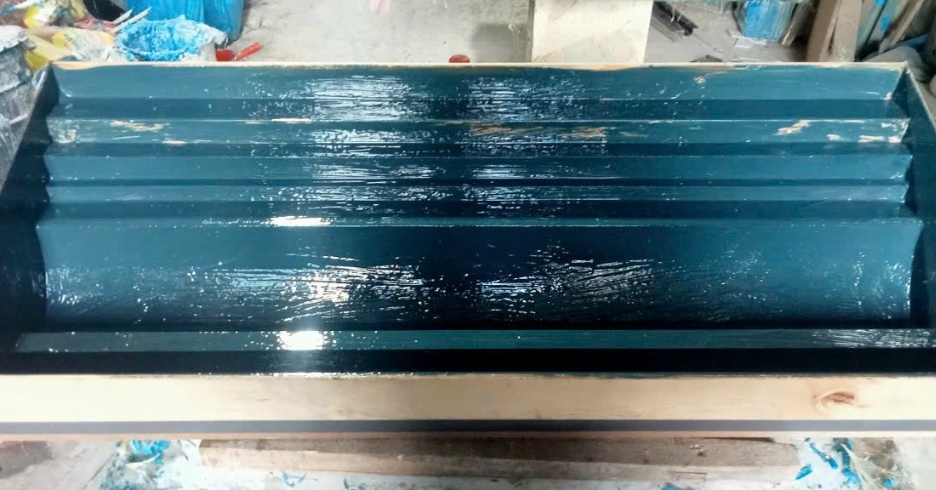

Bước 3: Tạo lớp gelcoat khuôn (nếu cần)
Trong một số trường hợp, sau khi phủ chống dính, có thể tiến hành phủ một lớp gelcoat mỏng lên bề mặt mẫu. Lớp này giúp tạo bề mặt khuôn láng mịn và cải thiện độ hoàn thiện bề mặt sản phẩm.
Khi thi công gelcoat, cần phủ đều tay để tránh tạo vệt hoặc chảy xệ. Lớp gelcoat cần đạt độ ổn định nhất định trước khi chuyển sang bước phủ sợi thủy tinh, nhằm đảm bảo độ bám giữa các lớp vật liệu.

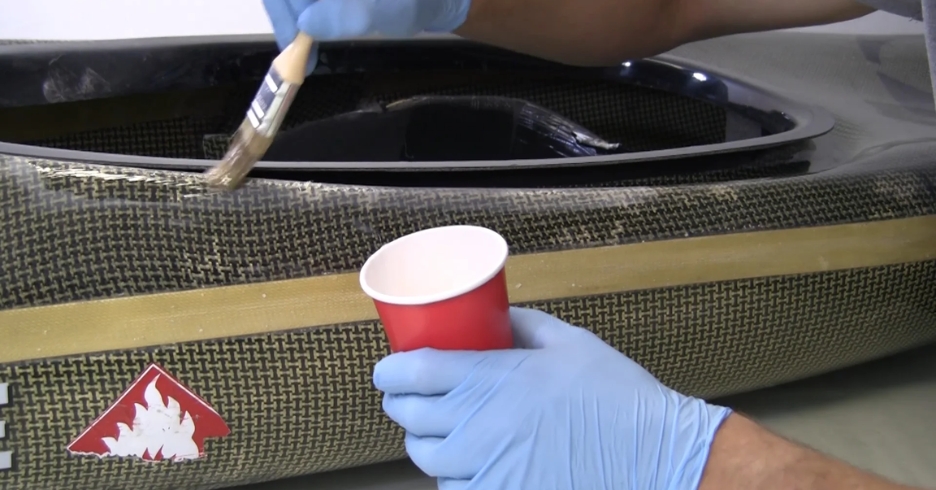

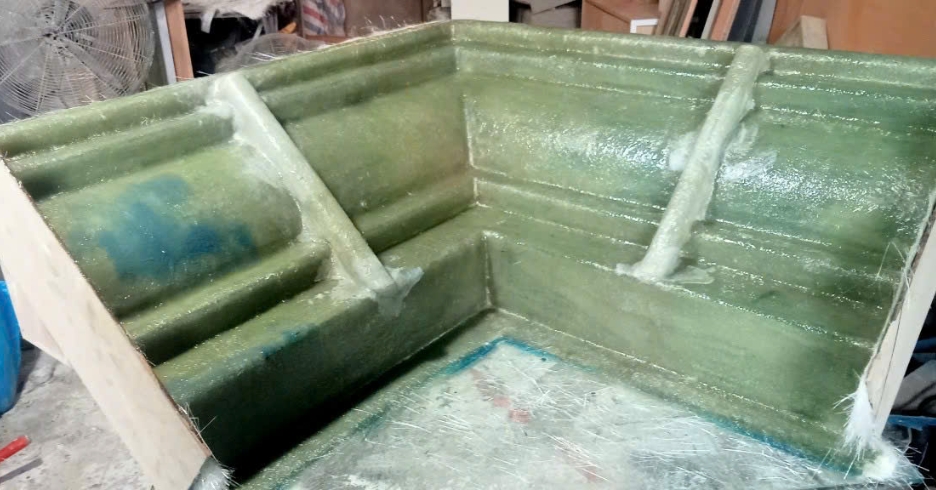

Bước 4: Phủ lớp nhựa và sợi thủy tinh
Tiến hành trộn nhựa polyester với chất xúc tác theo tỷ lệ phù hợp, sau đó phủ trực tiếp lên bề mặt mẫu. Ngay khi lớp nhựa còn ướt, đặt sợi thủy tinh lên và dùng chổi hoặc con lăn để thấm nhựa, đảm bảo sợi được bão hòa hoàn toàn.
Trong quá trình thi công, cần chú ý ép sát sợi vào bề mặt, đặc biệt ở các góc và chi tiết nhỏ để tránh tạo khoảng trống hoặc bọt khí. Thông thường, cần thực hiện từ 2–5 lớp tùy theo độ dày và độ cứng mong muốn của khuôn.
Bước 5: Đợi khô và tháo khuôn
Sau khi hoàn tất các lớp phủ, để khuôn khô và đóng rắn trong khoảng 4–12 giờ tùy loại nhựa và điều kiện môi trường. Trong thời gian này, nhựa sẽ chuyển từ trạng thái lỏng sang rắn và đạt độ ổn định cần thiết.
Khi khuôn đã đủ cứng, tiến hành tháo khuôn khỏi mẫu gốc một cách cẩn thận. Nhờ lớp chống dính đã được phủ trước đó, khuôn có thể tách ra dễ dàng mà không làm ảnh hưởng đến bề mặt sản phẩm hoặc chi tiết khuôn.
Các phương pháp chế tạo thành phẩm composite sợi thuỷ tinh
Tùy theo quy mô sản xuất, hình dạng sản phẩm và yêu cầu kỹ thuật, các sản phẩm composite sợi thủy tinh có thể được chế tạo bằng nhiều phương pháp khác nhau, mỗi phương pháp có đặc điểm riêng. Cụ thể:

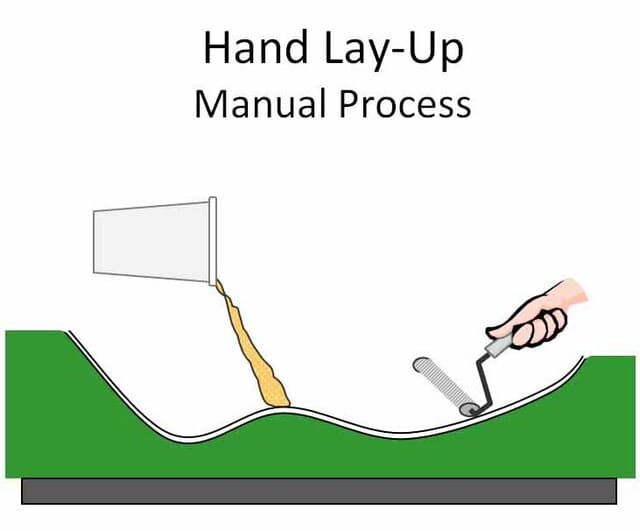

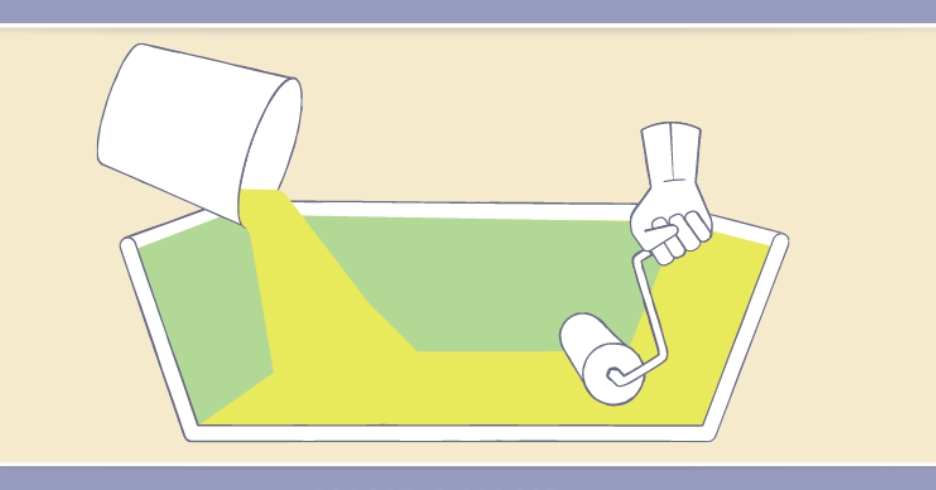

Đúc mẫu vật composite bằng phương pháp lăn tay
Phương pháp lăn tay là kỹ thuật gia công thủ công, trong đó sợi thủy tinh được đặt lên khuôn và thấm nhựa bằng chổi hoặc con lăn. Nhựa có thể được trộn chất xúc tác hoặc không tùy yêu cầu sử dụng.
Phương pháp này phù hợp với các sản phẩm kích thước lớn và sản xuất số lượng nhỏ. Thường được áp dụng cho các sản phẩm như tàu thuyền, bồn chứa hoặc thùng xe tải nhờ tính linh hoạt và chi phí đầu tư thấp.

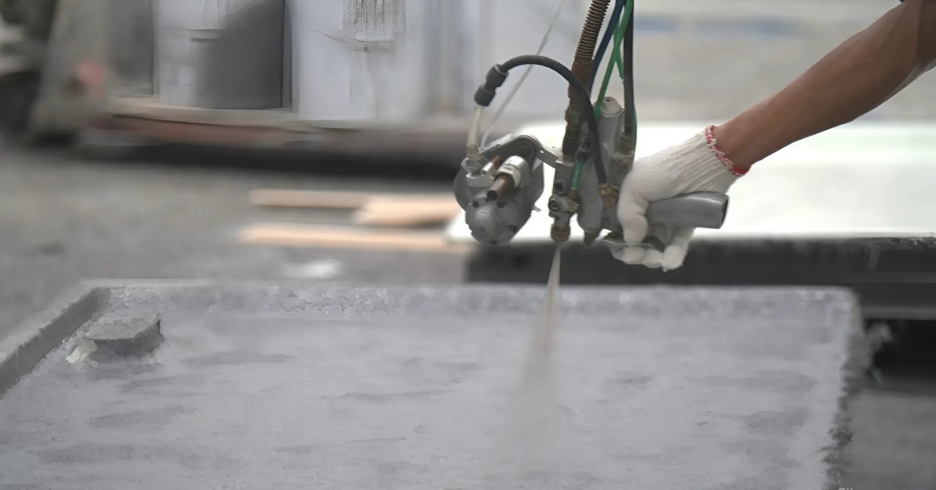

Sử dụng công nghệ súng phun để làm ra sản phẩm
Phương pháp súng phun sử dụng thiết bị chuyên dụng để phun đồng thời sợi thủy tinh đã cắt nhỏ và nhựa lên bề mặt khuôn. So với lăn tay, phương pháp này giúp rút ngắn thời gian thi công và dễ dàng áp dụng cho khuôn có diện tích lớn.
Công nghệ này thường được sử dụng trong sửa chữa hoặc gia cố bề mặt như bồn kim loại, bể chứa hoặc các cấu trúc chống ăn mòn. Ngoài ra, phương pháp này có thể được tự động hóa, giúp nâng cao năng suất sản xuất.

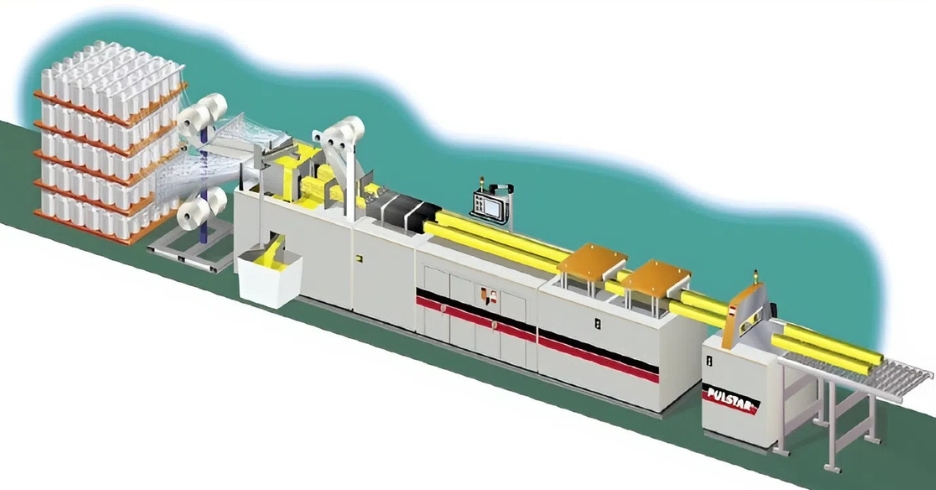

Chế tạo vật liệu composite bằng công nghệ Pulltrusion
Công nghệ Pulltrusion là phương pháp sản xuất liên tục, trong đó sợi gia cường được kéo qua hệ thống tẩm nhựa, định hình và đưa vào khuôn để đóng rắn. Sợi thủy tinh roving thường được kết hợp với nhựa nhiệt rắn như polyester hoặc epoxy trong quá trình này.
Phương pháp này phù hợp để sản xuất các sản phẩm dạng profile như thanh, ống hoặc các chi tiết có tiết diện cố định. Nhờ tính tự động hóa cao, Pulltrusion được ứng dụng phổ biến trong các ngành kỹ thuật, điện và môi trường tại nhiều quốc gia phát triển.

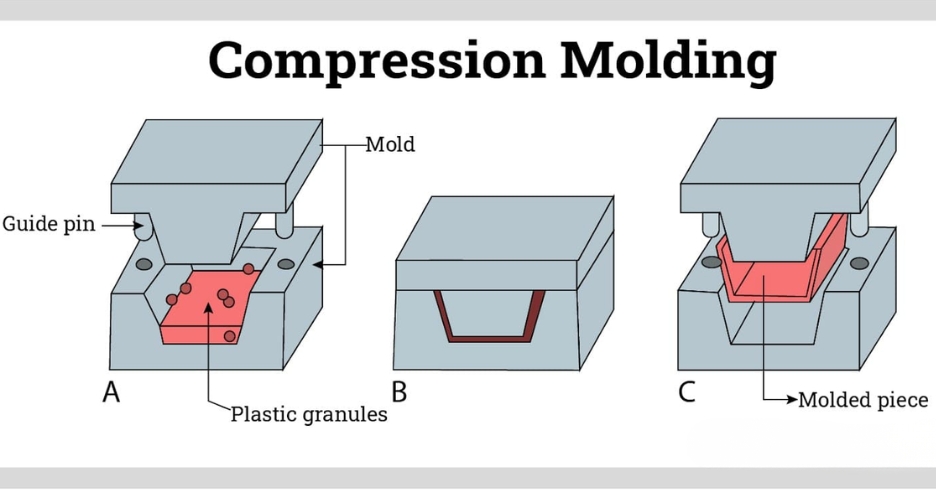

Công nghệ đúc nén Composite – sử dụng áp lực và gia nhiệt
Đúc nén composite là phương pháp sử dụng khuôn kết hợp với áp lực và nhiệt độ để tạo điều kiện cho nhựa đóng rắn. Vật liệu được đặt vào khuôn, sau đó chịu nén và gia nhiệt để hình thành sản phẩm hoàn chỉnh.
Phương pháp này phù hợp với sản xuất quy mô lớn, cho phép tạo ra các chi tiết có độ chính xác cao và bề mặt hoàn thiện tốt ở cả hai mặt. Tuy nhiên, yêu cầu hệ thống máy móc và đầu tư thiết bị lớn nên chưa phổ biến rộng rãi tại một số thị trường.

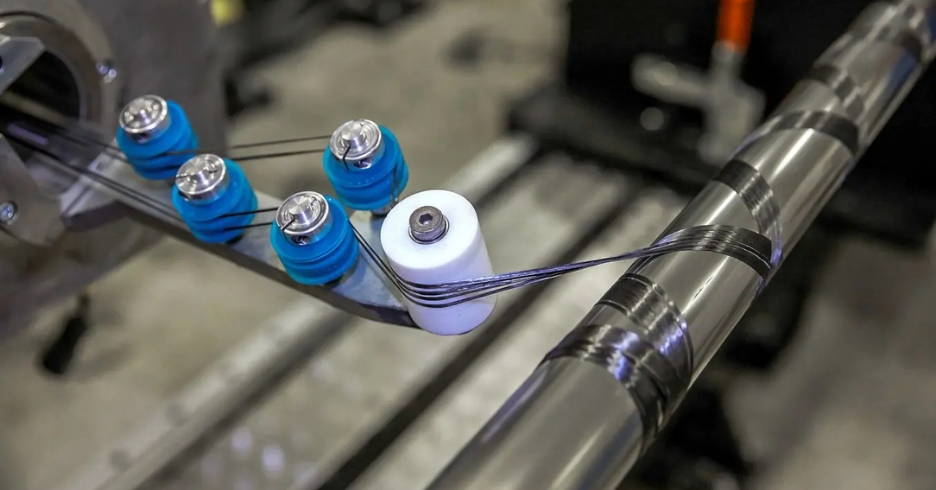

Quy trình quấn sợi tạo ra sản phẩm composite
Quấn sợi là phương pháp sản xuất tự động, trong đó sợi liên tục được tẩm nhựa và quấn quanh trục quay theo các góc xác định. Trục quay thường được làm bằng thép hoặc nhôm để tạo hình phần rỗng bên trong sản phẩm.
Phương pháp này thường được sử dụng để chế tạo các sản phẩm dạng ống hoặc hình trụ như bình áp lực, ống dẫn hoặc vỏ thiết bị. Nhờ việc kiểm soát hướng quấn sợi, sản phẩm có khả năng chịu lực tốt và độ đồng nhất cao.
Lưu ý trong quá trình làm nhựa composite
Trong quá trình thi công composite, việc tuân thủ đúng kỹ thuật pha trộn và kiểm soát vật liệu đóng vai trò quan trọng để đảm bảo chất lượng và độ bền của sản phẩm. Dưới đây là một số lưu ý quan trọng cần nắm:
- Trộn hỗn hợp nhựa và chất đóng rắn với tốc độ chậm và đều tay để hạn chế tối đa việc cuốn không khí vào trong hỗn hợp, từ đó giảm nguy cơ xuất hiện bọt khí làm suy giảm độ bền vật liệu.
- Chỉ pha lượng nhựa vừa đủ cho một lần thi công, do hỗn hợp sau khi trộn với chất xúc tác có thời gian sử dụng ngắn; việc pha dư có thể dẫn đến đông cứng sớm và gây lãng phí nguyên liệu.
- Kiểm tra lại hỗn hợp trước khi sử dụng để đảm bảo trạng thái đồng nhất, không xuất hiện hiện tượng vón cục, phân lớp hoặc sai lệch về độ nhớt so với yêu cầu kỹ thuật.
- Thực hiện thao tác trong môi trường thông thoáng nhằm hạn chế tích tụ hơi hóa chất, giúp giảm ảnh hưởng đến sức khỏe và cải thiện điều kiện làm việc.
- Trang bị đầy đủ đồ bảo hộ cá nhân để giảm thiểu tiếp xúc trực tiếp với nhựa và các thành phần hóa chất có trong quá trình thi công.
Việc nắm rõ quy trình và các phương pháp gia công composite giúp bạn lựa chọn cách làm phù hợp với nhu cầu thực tế. Nếu cần giải pháp thi công hoặc nguồn cung vật liệu đáng tin cậy, Tân Trường Thịnh là đơn vị chuyên cung cấp sản phẩm composite với chất lượng ổn định và chi phí hợp lý. Bạn có thể liên hệ qua website https://tantruongthinh.vn/ hoặc hotline 0907 811 577 – 0378 478 494 để được tư vấn nhanh chóng và chi tiết!
